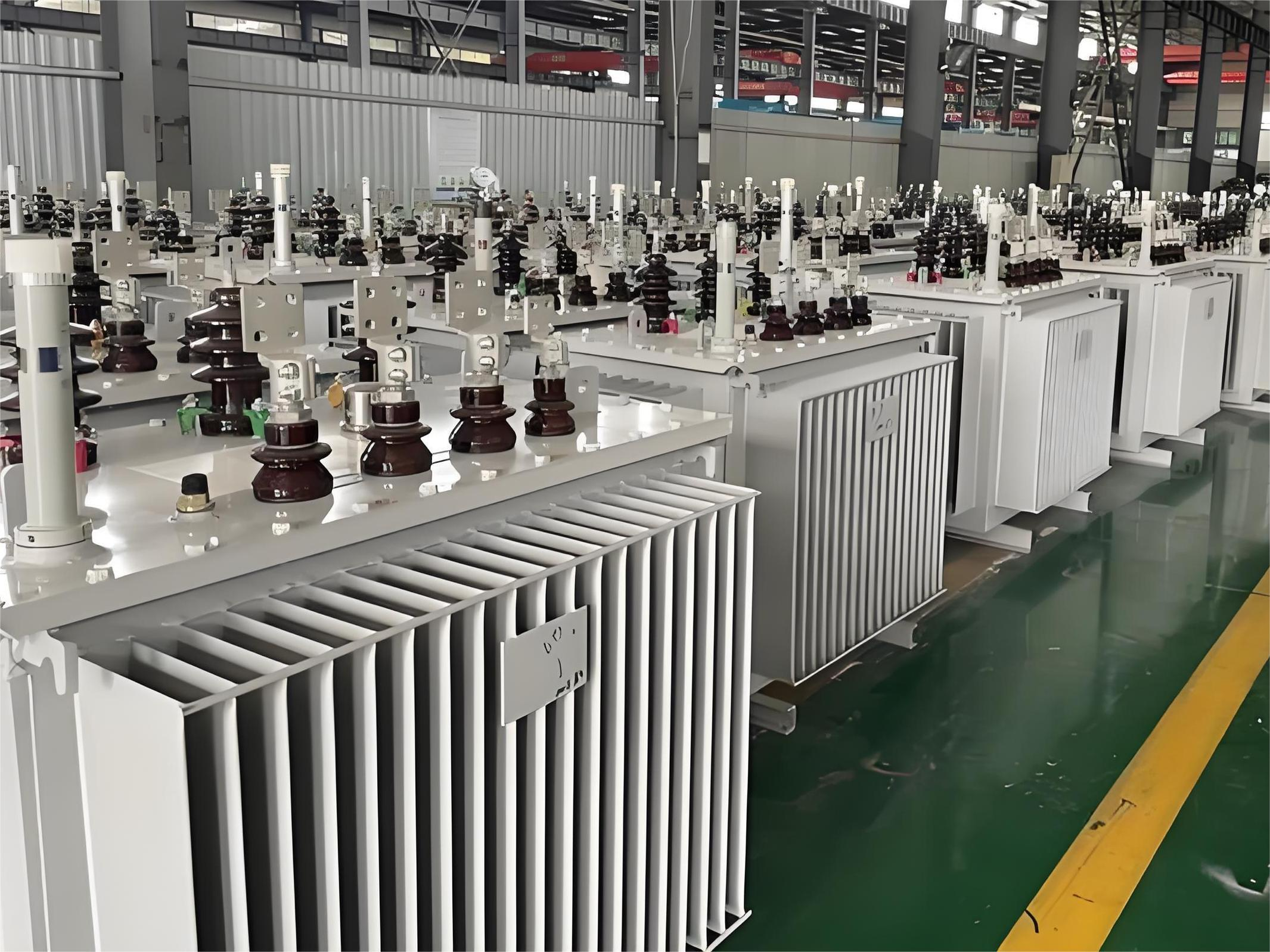

Tipos y causas de la pérdida de energía en transformadores

Como componente central de los sistemas de transmisión de energía, la pérdida de energía en los transformadores afecta directamente la eficiencia de la red y los costos operativos. La pérdida de energía incluye principalmente pérdidas en el hierro y pérdidas en el cobre, así como algunas pérdidas secundarias. A continuación, se presenta un análisis detallado de las causas, los factores influyentes y las direcciones de optimización para los distintos tipos de pérdidas.

I. Pérdidas en el Hierro (Pérdidas en Vacío)

Las pérdidas en el hierro se refieren a las pérdidas generadas por el transformador en condiciones de vacío (es decir, cuando el lado secundario está en circuito abierto). Se deben principalmente al proceso de magnetización del material del núcleo, incluyendo pérdidas por histéresis y pérdidas por corrientes parásitas.

1. Pérdidas por Histéresis

Principio: Bajo la acción de un campo magnético alterno, el núcleo se magnetiza repetidamente (la dirección de los dominios magnéticos cambia constantemente), y la fricción y colisión entre moléculas genera calor. Las pérdidas por histéresis están estrechamente relacionadas con las características de histéresis del material, la frecuencia de alternancia del campo magnético y la densidad de flujo magnético.

Factores influyentes: Cuanto menor sea el área del lazo de histéresis del material, menores serán las pérdidas. Las láminas de acero al silicio son ampliamente utilizadas debido a sus bajas características de histéresis. Las pérdidas por histéresis pueden reducirse aún más disminuyendo el contenido de carbono en las láminas de acero al silicio y optimizando la orientación del grano (por ejemplo, láminas de acero al silicio orientado).

Direcciones de optimización: Utilizar materiales con alta permeabilidad y bajos lazos de histéresis (como aleaciones amorfas) o mejorar la microestructura del material mediante tratamiento térmico.

2. Pérdidas por Corrientes Parásitas

Principio: Los campos magnéticos alternos generan corrientes parásitas cerradas en el núcleo de hierro. Según la ley de Joule (P = I²R), las corrientes parásitas generan calor en la resistencia del núcleo de hierro. Las pérdidas por corrientes parásitas son proporcionales a la frecuencia, el grosor del núcleo (espesor de la lámina) y la conductividad del material.

Factores influyentes: Cuanto mayor sea el grosor del núcleo magnético, más largo será el camino de las corrientes parásitas y mayores serán las pérdidas. Los materiales con alta conductividad generan corrientes parásitas más fuertes.

Direcciones de optimización: Utilizar una estructura estratificada compuesta por láminas delgadas de acero al silicio (generalmente entre 0,23 y 0,5 mm de espesor) y añadir capas aislantes entre las láminas para bloquear el camino de las corrientes parásitas. Suprimir las corrientes parásitas utilizando materiales de alta resistividad (como aleaciones amorfas).

2. Pérdidas en el Cobre (Pérdidas bajo Carga)

Las pérdidas en el cobre se refieren a las pérdidas causadas por la resistencia del devanado y la corriente que fluye a través de él; también se conocen como pérdidas bajo carga.

• Principio: Cuando la corriente fluye a través de una bobina, se produce una caída de voltaje debido a la resistencia (R) del conductor.

La existencia de resistencia (R) se basa en la ley de Joule (P = I²R).

P = I²(R), la energía eléctrica se convierte en energía térmica. Las pérdidas en el cobre son proporcionales al cuadrado de la corriente y aumentan significativamente con el incremento de la carga.

• Factores influyentes: La resistencia del conductor se ve afectada por la resistividad del material (el cobre tiene una resistividad más alta que el aluminio), el área de la sección transversal del conductor, la longitud del devanado y la temperatura. Bajo cargas altas, la corriente aumenta y las pérdidas en el cobre también aumentan drásticamente.

• Direcciones de optimización: Aumentar el área de la sección transversal del conductor para reducir la resistencia; seleccionar materiales con baja resistividad (como conductores de cobre); optimizar la estructura del devanado (como devanado espiral o en lámina) para acortar la longitud del conductor; mejorar el diseño de disipación de calor (como añadir disipadores y sistemas de enfriamiento por aceite).

3. Pérdidas Menores

Además de las pérdidas en el hierro y el cobre, los transformadores también experimentan otras pérdidas significativas, conocidas colectivamente como pérdidas secundarias. Estas incluyen principalmente:

1. Pérdidas por Flujo Magnético de Fuga: El flujo magnético de fuga no fluye completamente a través del circuito magnético principal, sino que fluye a través de componentes estructurales del transformador (como abrazaderas y el tanque), generando corrientes parásitas y calor.

Medidas de optimización: Optimizar la disposición del devanado y la estructura de blindaje magnético; utilizar materiales de baja resistividad para guiar el flujo de fuga; o adoptar un diseño magnético segmentado.

2. Componentes Perdidos: Consiste en pérdidas por corrientes parásitas y pérdidas por histéresis generadas por campos magnéticos de fuga en componentes metálicos (como pernos y paredes del tanque).

Medidas de optimización: Utilizar materiales no magnéticos (por ejemplo, acero inoxidable en lugar de acero común) para fabricar componentes estructurales, o ranurar en componentes estructurales para cortar los caminos de las corrientes parásitas.

3. Pérdidas Dieléctricas: En aplicaciones de alta frecuencia, las pérdidas por polarización de materiales aislantes bajo campos eléctricos alternos son particularmente significativas.

Medidas de optimización: Seleccionar materiales aislantes con constantes dieléctricas bajas y ángulos de pérdida pequeños (por ejemplo, aislamiento de papel-aceite de alta calidad).
